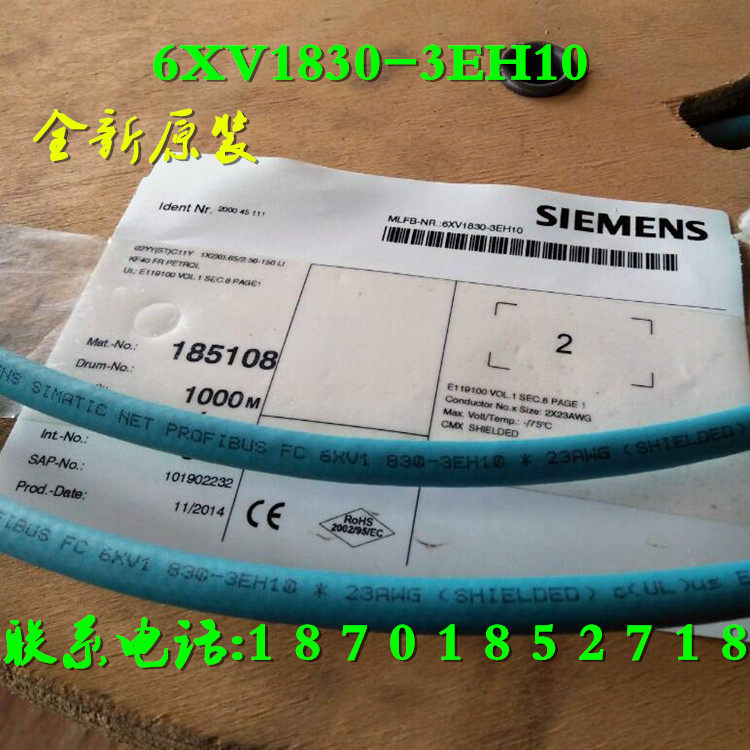

6XV1830-3EH10
SIMATIC NET, PROFIBUS FC 拖纜, PROFIBUS 拖纜, 最大加速度:4 m/s2, 至少 3 百萬次 彎曲次數，彎曲半徑： 約 120mm，雙芯屏蔽線，按米銷售，最大長度: 1000m, 最小訂購量: 20 m
產品圖片：
概述
• SIMATIC S7-400/S7-400H 的基本機械框架
• 用于安放模板，提供工作電壓和通過背板總線連接模板
• 有多種型號，用以建立集中控制和擴展控制
設計
所有機架包括：
• 一個鋁質安裝導軌，有安裝模板用的螺栓，以及將機架安裝
在墻壁上或其他支持物上的側面凹槽。
• 引導模板就位用的塑料導向件
• 接地導線的連接
• 帶插入連接器的背板總線
應用
機架構成 SIMATIC S7-400 的機械框架，它有以下功能：
• 為模板提供機械支持
• 為模板提供電源
• 通過背板總線將各個模板連接在一起
機架設計為壁掛式，可以安裝在框架內，或安裝在機柜內。
配置 SIMATIC S7-400 有多種型式的機架：
• UR1 和 UR2 機架；
用于中央控制器和擴展單元
• CR2 機架；
用于有分隔的中央控制器（二個 CPU 在單一機架內彼此獨
立地并行運行）
• ER1 和 ER2 機架；
用于有信號模板的擴展單元
• UR2-H 機架；
用于 S7-400H
技術規范
安裝機架 UR1 UR2 CR2 CR3 UR2-H ER1 ER2
單寬度槽的數量 18 9 18，2 個段帶
8 或 10 槽
4 18 18 9
總線 P，K P，K P，K P，K P，K P P
尺寸
W×H×D （mm）
482.5×290×
27.5
257.5×290×
27.5
482.5×290×
27.5
130 × 290 ×
27.5
482.5×290×
27.5
482.5×290×
27.5
257.5×290×
27.5
重量，約 3 kg 1.5 kg 3 kg 1.5 kg 3 kg 2.5 kg 1.25 kg
安裝機架
1/86
SIMATIC S7-400
安裝機架
UR1 機架（通用機架）概述
• UR1 機架（通用機架）
用于裝配中央控制器和擴展單元
• 最多可容納 18 個模板
• 適用于 S7-400
設計
設計
用作中央控制器的選件
UR1 用于中央控制器
• 必需組件：一個電源模板和一個 CPU
• 能以集中式配置擴展，最大 100 m
• 擴展時需要：
－ 接口模板（發送 IM）；最多可插入 6 個接口模板
• 最多可連接 21 個擴展單元
標準 PS (從槽 1 開始)
冗余 PS (從槽 1 開始)
CPU
DI, DO, AI, AO
IP
1) , WF 1)
CP
Send IM
1) Only with S7 adapter casing; not for S7-400H
UR2 機架（通用機架）概述
• UR2 機架（通用機架）
用于裝配中央控制器和擴展單元
• 最多可容納 9 個模板
• 適用于 S7-400和S7-400H
用作中央控制器的選件
UR2 用于中央控制器
• 必需組件：一個電源模板和一個 CPU
• 擴展時需要：
接口模板（發送 IM）；最多可插入 6 個接口模板
• 最多可連接 21 個擴展單元
• 能以集中式配置擴展，最大100 m
標準 PS （從槽 1 開始）
冗余 PS （從槽 1 開始）
CPU
DI, DO, AI, AO
IP
1) , WF 1)
CP
Send IM
1) Only with S7 adapter casing; not for S7-400H
1/87
SIMATIC S7-400
設計
設計
安裝機架
CR2，CR3 機架（中央機架）概述
• CR2 機架（中央機架）用于裝配中央控制器
• 最多可裝配 18 個模板
選件
CR2 用于中央控制
• 必需組件：一個電源模板和 2 個 CPU
• 能以集中式配置擴展，最大 100 m
• 擴展時需要：
接口模板（發送 IM）；最多可插入 6 個接口模板
• 最多可連接 21個擴展單元
• 2 個 CPU，每個 CPU 有它自身的 I/O 模板，它們能相互操作
和并行運行 2 個分割的 P 總線段，一個有 10 槽，另一個有 8
槽，每段有一個 CPU 和其自身的 I/O。
• 穿越 C 總線：
從兩個網段都可以對 C 總線進行訪問。
標準 PS (從槽 1 開始)
冗余 PS (從槽 1 開始)
CPU1
DI, DO, AI, AO
IP
1) , WF 1) , CP
Send IM
1) Only with S7 adapter casing; not for S7-400H
CPU2
UR2-H 機架概述
• UR2-H 安裝機架用于在一個安裝機架內配置一個完整的
S7-400H 系統
• 也適用于 S7-400：
二個獨立運行的 CPU，每個 CPU 有它本身的 I/O（本身的 P
和 C 總線）
• 也能用作擴展單元
• 最多可容納 18 個模板
選件
UR2-H
• 必需組件：2 個電源模板（PS）和 2 個 CPU
• 能以集中式擴展，3 m或者最遠100 m
• 擴展時需要：
接口模板（發送 IM）；最多可插入 6 個接口模板
• 最多可連接 21 個擴展機架
• 2 個 CPU，每個 CPU 有它自身的 I/O，它們能相互操作
2 個 P 總線段和 2 個 C 總線網段，每個有 9 個槽和 1 個用
于帶自身 I/O CPU
• 穿越 C 總線：
從兩個網段都可以對 C 總線進行訪問。
標準 PS(從槽 1 開始)
冗余 PS(從槽 1 開始)
CPU1
DI, DO, AI, AO
IP
1) , WF 1) , CP
Send IM
1) Only with S7 adapter casing; not for S7-400H
